Abaqus/CAE 초간단 설명.
기본적으로 해석을 하기 위한 순서는
Part -> 해석하고자 하는 파트를 만듭니다. Abaqus에서 간단하게 3D, 2D 모델을 만들 수 있지만, CAD 프로그램이 아니다 보니 디테일한 모델을 만드는데는 한계가 있습니다.
다른 3D CAD 프로그램에서 모델을 만들어서 Import 시켜 사용하여도 됩니다.
Property -> 물체의 성질을 정해주는 부분입니다. 진행하고자 하는 해석에 따라, Poisson’s ratio (응력 해석의 경우), Heat Generation(열 해석의 경우), Acoustic Medium(음파 해석) 같은 성질들을 추가해줘야 해석이 진행됩니다.
FEM에서 중요하고 힘든 부분이죠. 물성치가 조금만 달라도 해석결과가 산으로 가는데다가
무엇보다 정확한 물성치 찾는게 힘듭니다. -_-
구리, 알류미늄, 철같은거라면 모르겠는데 생소한 물질이라면...
Assembly -> Part에서 만들어준 부품들을 조립하는 단계입니다.
Step -> 해석의 종류를 선택하는 단계이다. 이 부분에서 응력해석인지, 열 해석인지, 동역학적 해석인지 선택 할 수 있습니다
Interaction -> 두 개 이상의 물체가 접해 있을 때, 물체 사이의 관계를 결정해 주는 단계입니다. 물체 간의 상호작용이 어떻게 발생 하는가를 설정할 수 있습니다. 마찰 계수를 얼마를 할지, 물체 주변의 공기의 온도는 얼마로 할지 등등등
Load -> 물체에 힘, 열 등을 가해주고, 물체를 고정 시킬 부분을 정하는 단계입니다.
Mesh -> 유한 요소 해석을 위해 물체를 유한 요소, mesh로 나눠주는 단계입니다. 해석의 성격에 따라 mesh의 설정도 다르게 해주어야 합니다.
Job -> 해석을 진행하는 단계입니다.
Visualization -> 해석된 결과를 화면에 나타내어 각종 그래프, 시간에 따른 변화량등을 관찰하는 단계입니다. 결과 자료는 엑셀과 같은 파일로도 저장할 수 있습니다.
2번 부분-기본적으로 생성된 모델, Mesh 등 이 표시 되는 부분
3번 부분-생성된 모델의 물성치나 해석 성격, Mesh 타입 등이 History 형식으로 보여지는 부분. 이 부분을 이용하여 설정 값이나 모델의 구조를 쉽게 변경할 수 있습니다.

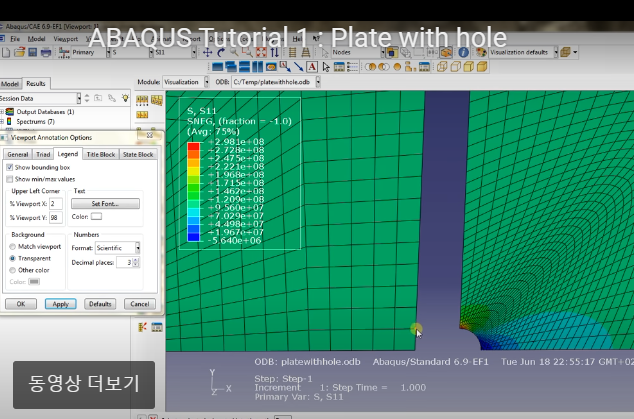

아바쿠스 멀티스텝 해석 : https://www.youtube.com/watch?v=MQqJ4qyRnm0
